环境光照

Note

环境光照，可适用于所有含模型的AR场景（视频功能除外）。

一、简介

环境光照，可以让模型实时反射周围的真实环境。

通过添加反射信息，让具有反射特性材质的虚拟物体表面能够反射周围的环境，实现更加真实的显示效果。

二、阅读指南

本教程主要介绍如何在Unity环境下进行操作。

默认读者您拥有一定的软件使用、应用开发经验。

教程中只会对Unity的基础使用进行简要说明，有关Unity使用的更多信息，请访问Unity官网查看。

三、搭建环境

在进行具体操作前，您需要安装下列软件，准备如下环境：

操作系统

  • Windows 7 或更高版本
  • OS X 10.10 或更高版本

Unity版本支持

Unity 3D版本 太虚AR SDK功能
5.6.x 全部支持
2017.x 全部支持
2018.x 全部支持
2019.1.x 全部支持
2019.2.0 全部支持
Note

本教程中使用的Unity版本为：Unity 2017.4.13

Unity 3D下载地址：https://unity3d.com/cn/get-unity/download/archive

四、实现流程

第一步、搭建VOID SLAM场景

Important

本教程，将以“VOID SLAM (Markerless)”为基础，创建环境光照。

如果您对VOID SLAM实现流程不熟悉，请先查阅“VOID SLAM (Markerless)”教程。

第二步、设置ARCamera

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

  • 勾选“Use EnvironmentPro”

1

第三步、新建材质球

右键点击“Assets”，列表中选中“Create”，点击[ Material ]。

2

在Assets目录下，创建了一个“New Material”。

3

第四步、材质球拖至模型上

展开“GameObject”，然后再鼠标左键点击“New Material”，按住不放，将其拖至“Sphere”模型上。

4

第五步、设置参数

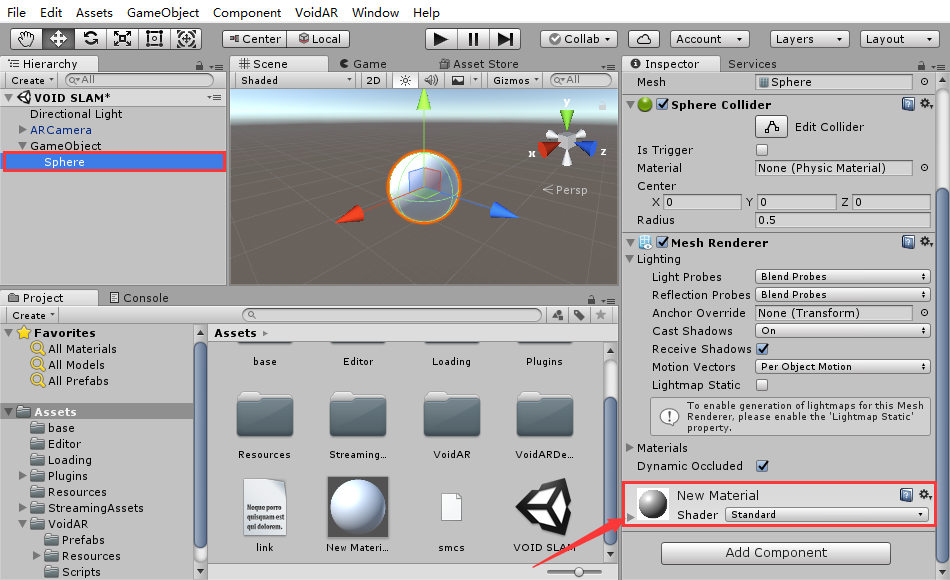

选中Sphere，查看右侧的“Inspector”栏，展开“New Material”设置。

5

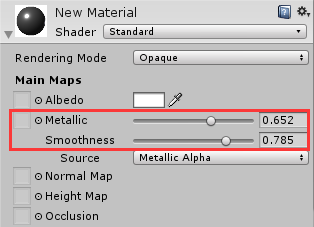

调整Shader中的“Metallic”和“Smoothness”参数，使模型具有反射环境属性。

Note

一般属性值越大，反射越清晰，请根据实际需要进行自定义调整。

6

第六步、打包发布

打包流程请查阅“VOID SLAM (Markerless)”教程。

五、操作说明

打包完成后，即可在移动设备上运行。

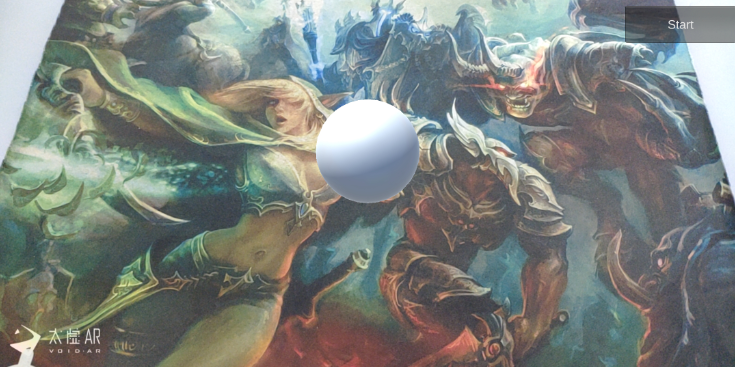

原效果：

7

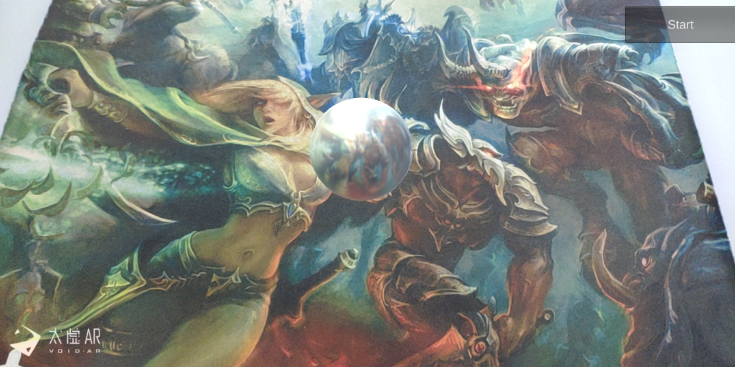

开启环境光照后：

8

​

至此，环境光照制作完成。
